助力农业灌区流量监测——QSD6537多普勒明渠流量计

明渠&非满管流量计是采用多普勒速度面积法原理监测流量。它专为明渠和非满管等领域的流速和流量测量而设计，其原理是采用超声波多普勒原理测量流体流速，通过压力和超声波传感器测量液位，计算仪可以设置20个点坐标模拟堰槽外形尺寸得出截面积，从而测量并监测流量。

明渠&非满管流量计传感器还增加了电导率测试，温度补偿、坐标校正等功能。由于其紧凑、坚固、低成本的特性，近几年来在市政地下管网、农田灌溉、海绵城市、黑臭水体处理、城市雨水收集及监测、污水处理厂、水文监测等领域得到了广泛的应用!

近年来我国在农业的灌区建设上，一直在不断的完善基础建设。其中引黄灌溉是规模最大，历时最久，影响最大的灌区民生工程。

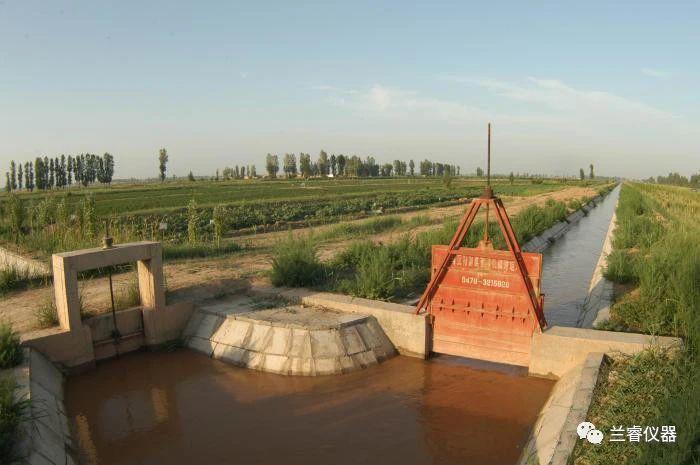

（图为QSD6537在农田灌溉的应用）

引黄灌溉不同于其他的项目，由于黄河水域的特殊性，灌区的渠道及末端因为黄河水的泥沙沉积影响，经常性需要做清淤的工作。国家建立起合理的灌区水价体系的改革，对黄河水的流量监测需要更好方案去执行，保证计费的合理性及准确性。

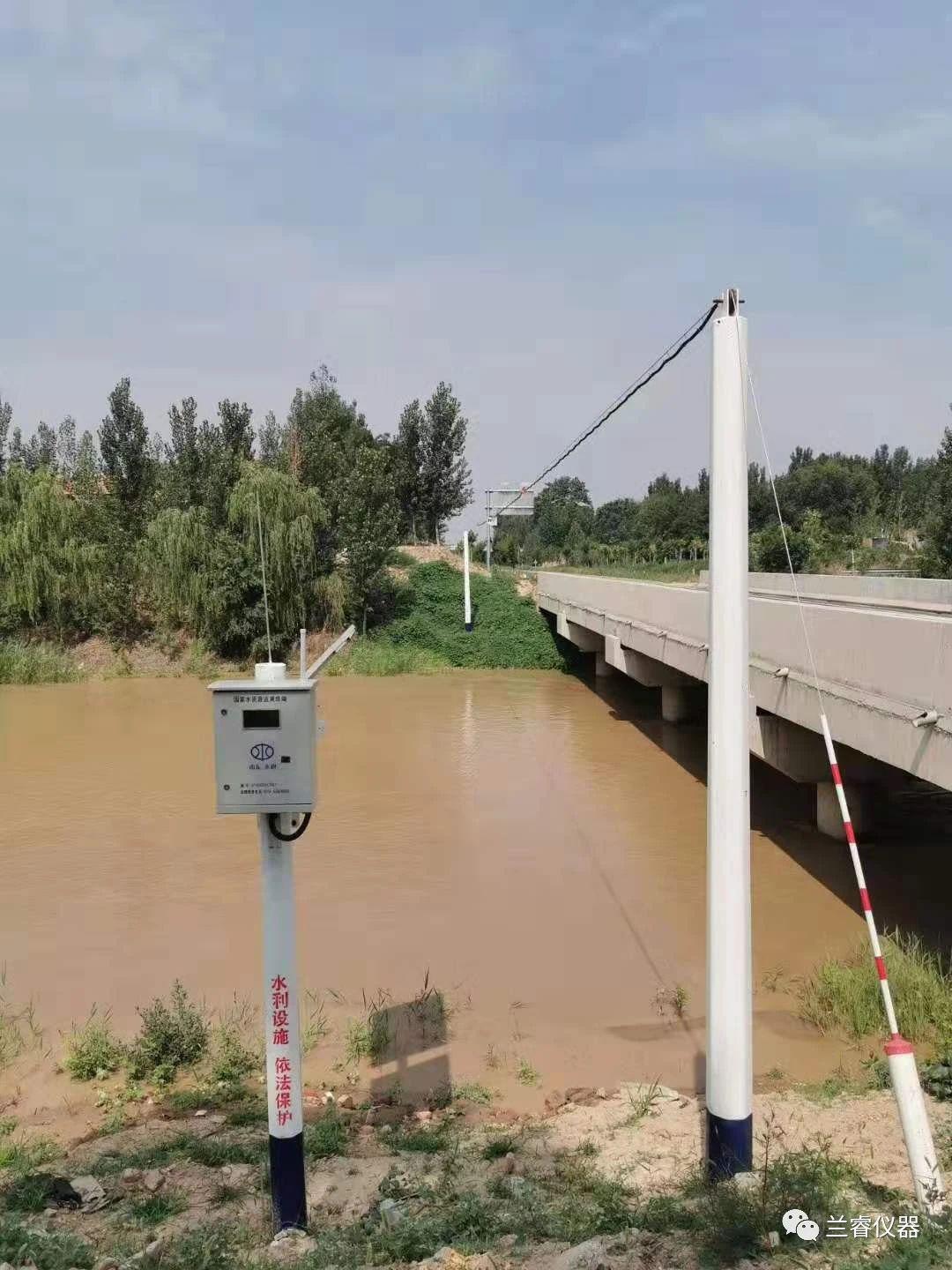

（图为惠农渠叶盛段）

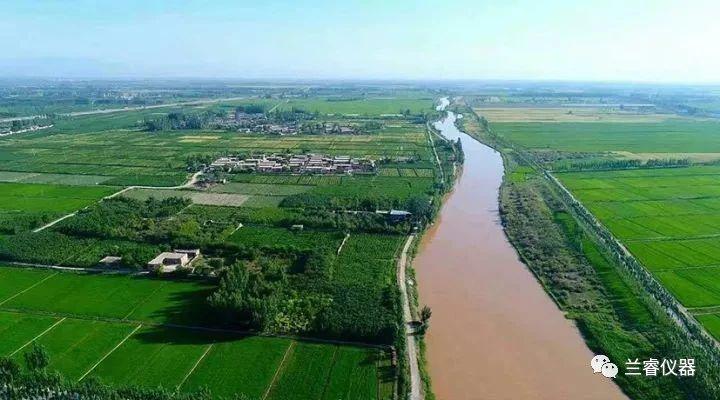

（图示为引黄灌区的支渠）

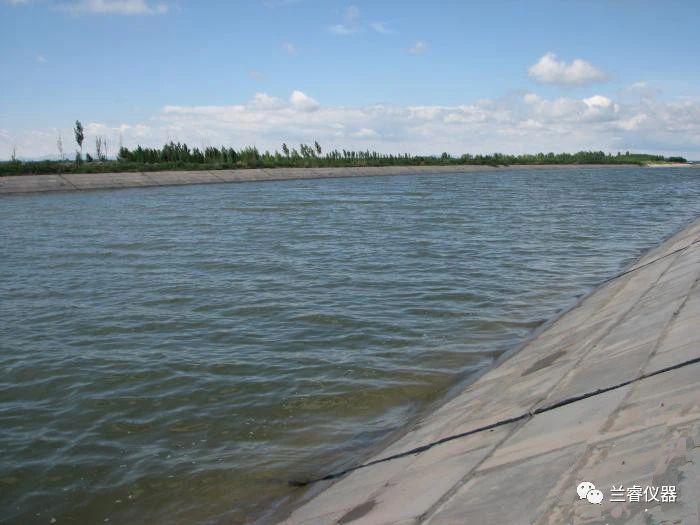

（图示为内蒙古引黄灌区主干道）

以往的黄河灌区的渠道流量监测一般采用非接触式仪表测量为主，抽水泵站采用电磁流量计或水表计量的方式测定流量值，作为水价收费的依据。

随着信息智能化，精准测量化，水价改革的要求对于测量来说，精度的需求越来越严格。

受限于测量方式，非接触式采用雷达波或者超声波的方式，采集的是河流的表面流速，准确性要低于接触式传感器测量的数值，这样测量的流量值因为流速精度的原因往往缺乏精准性。

若采用浸入式的传感器直接接触测量，流速的精度得以保证，相较于非接触的测量方式，浸入式能更精准的反应出水流的流速。

QSD6537可以测量如下数据：

流速；流量；液位（超声波）；液位（压力）；温度；电导率（EC）；倾斜度（传感器角度偏移）。

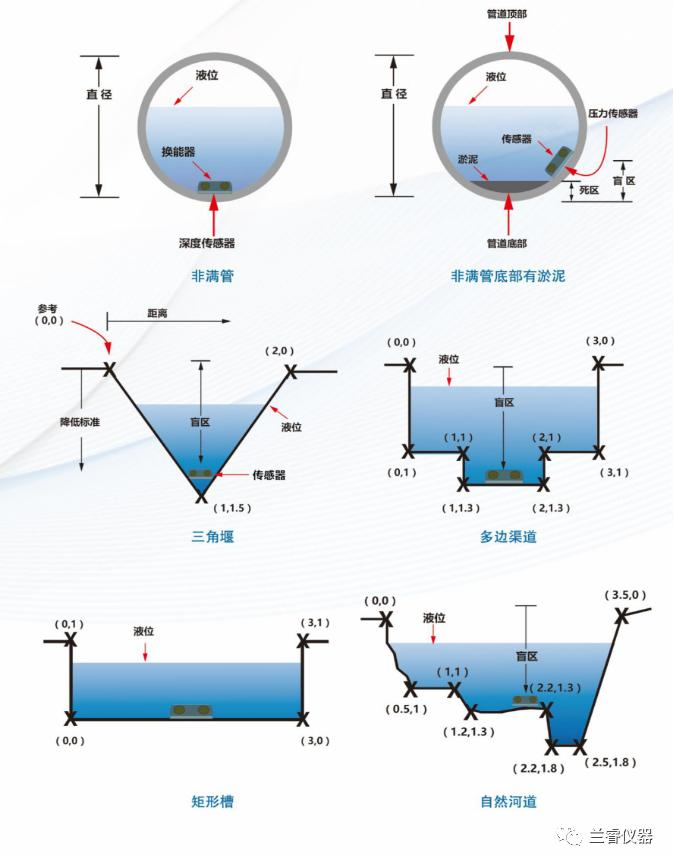

（图示为QSD6537原理图）

我司销售的QSD6537多普勒明渠流量计适用于渠道的流量监测，性能如下：

传感器性能：

积算仪性能

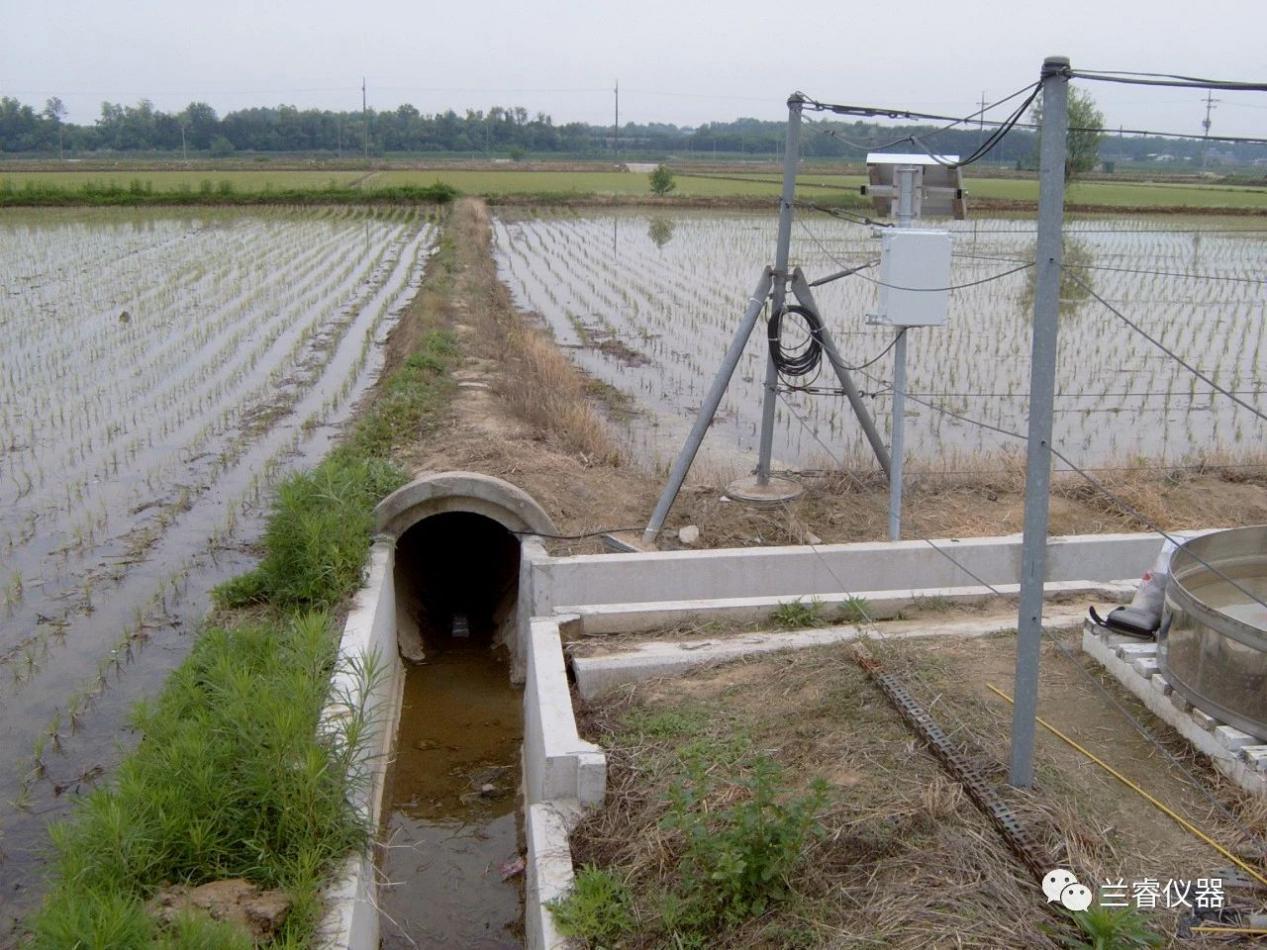

（安装示意图）

特点：

♦ 便携式采用内置锂电池，在完全充电的情况下可工作长达 50 个小时。

♦ 低功耗版本待机工作电流50uA，工作电流40mA，峰值80mA，支持太阳能及电池供电。

♦ 通过内置20个点坐标模拟计算截面积从而更精准的测量流量。

♦ 采用 4.5 寸彩色 LCD 显示器，可直观地查看瞬时流量,累计流量,流速，液位,温度,电导率值。

♦ 4~20mA、脉冲、RS485/Modbus 接口输出方式，可选配数据存储及GPRS。

♦ 数据卡标配16G，可扩容。存储的数据以Excel文档的格式保存及打开查看。

♦ 可测流速范围为 0.02-12m/s,精度±1%R。

♦ 可以测正反双向流速，有正负累计及净累计流量功能。

♦ 压力传感器和超声传感器两种方式测量液位，精度±1%R,分辨率1mm

♦ 超声波液位测量范围0.02-5m,压力液位范围0-10m。

♦ 内置温度补偿功能，使测量更准确。

♦ 压力补偿功能，当外界压力改变时，确保压力传感器测量液位的准确性。

♦ 可以测量液体的电导率值。

♦ 采用数字处理（DSP）方式，使信号采集更稳定，流量测量更准确。

♦ 传感器为环氧树脂材质整体灌封，防护等级 IP68。

♦ 内置水平仪传感器，从而测量传感器横向和纵向的角度偏移。
